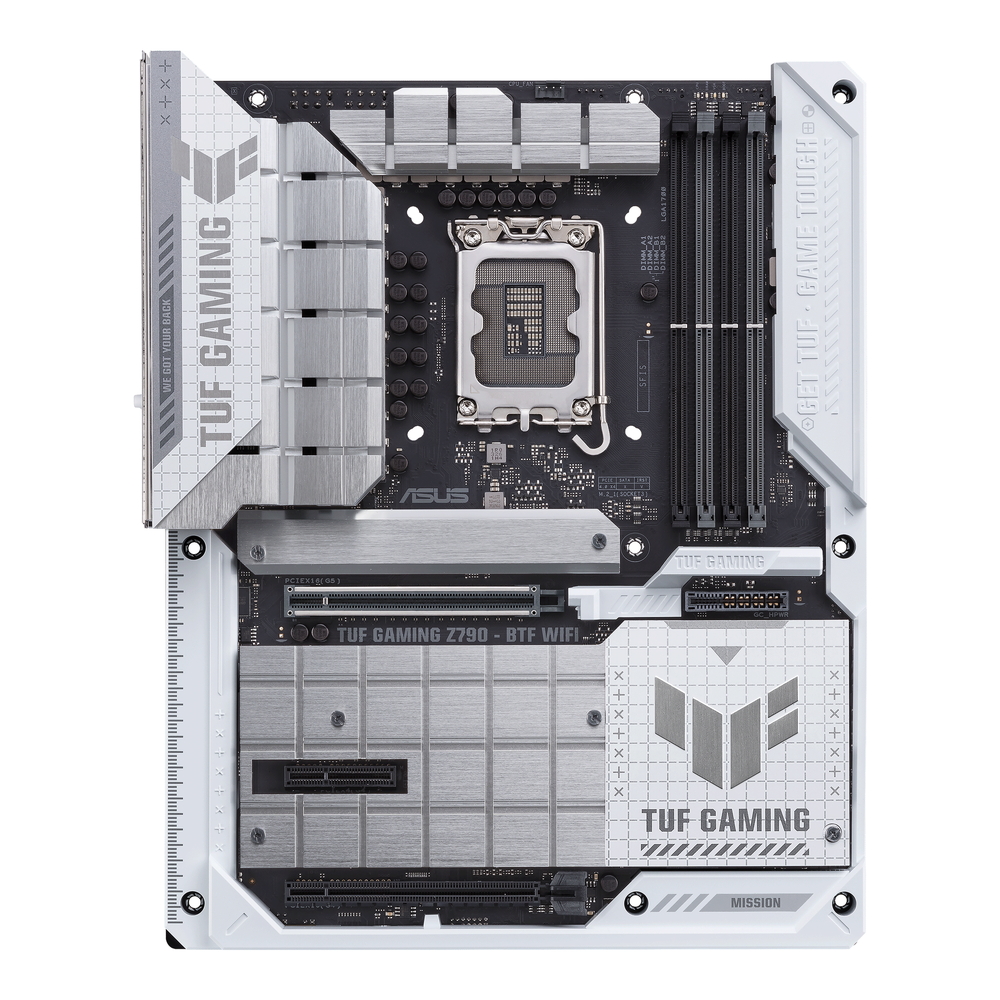

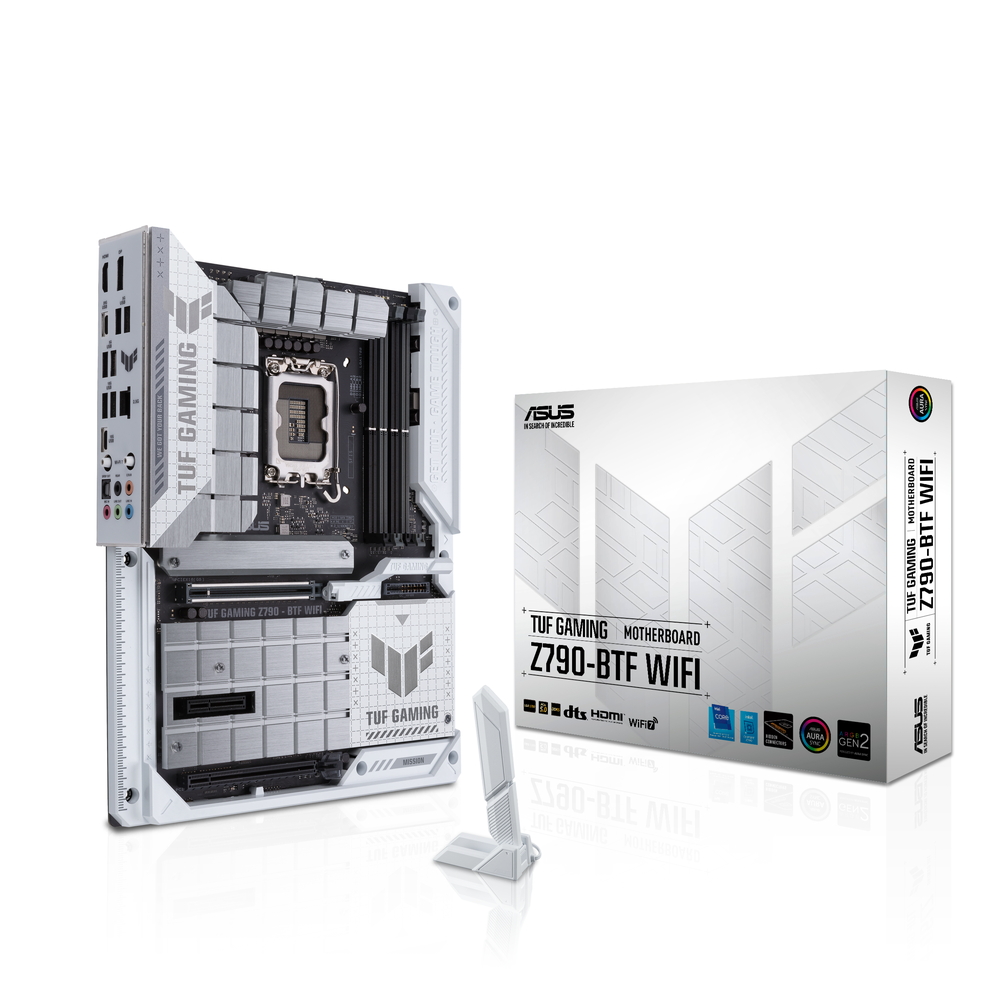

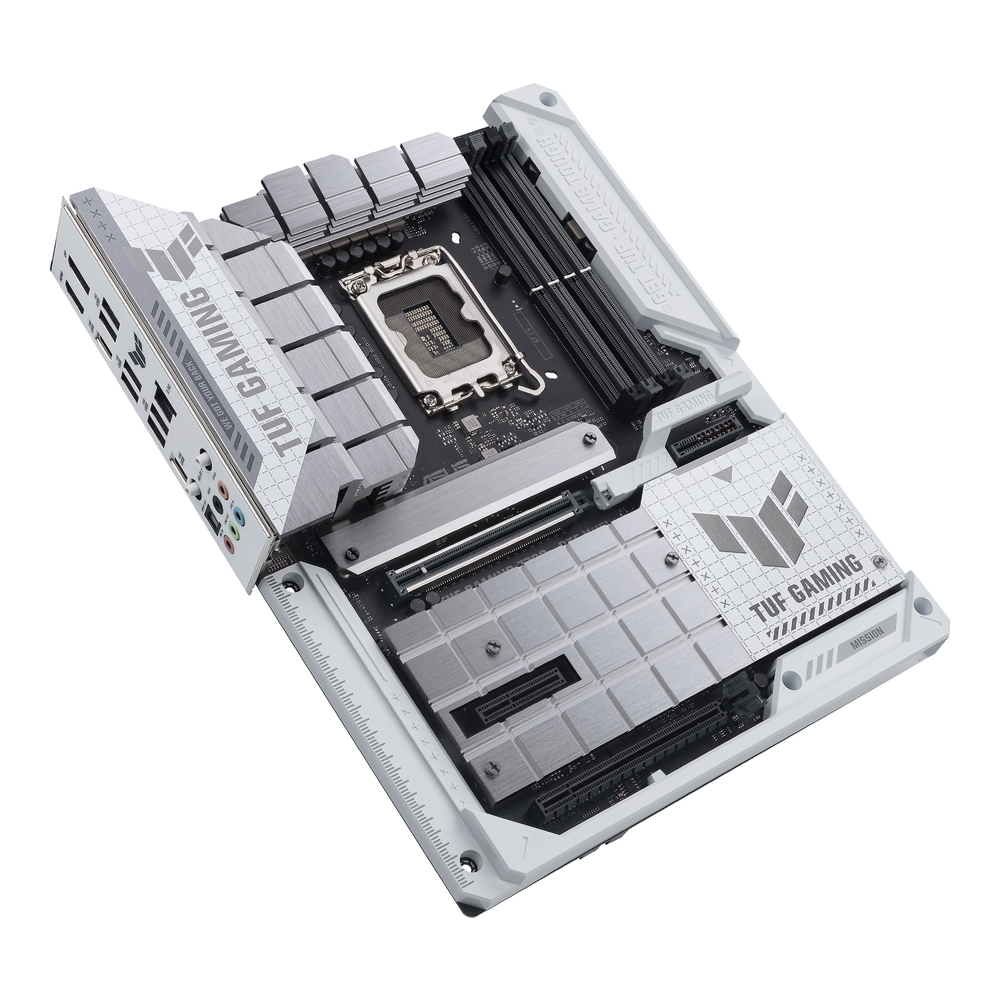

「TUF GAMING Z790-BTF WIFI」は、Intel Z790チップセットを搭載し、マザーボード隠しコネクターデザインとグラフィックカードハイパワースロットを搭載した「BTF」マザーボードです。コネクターやピンヘッダーをマザーボード背面に設置し、主要なケーブルをすべて裏側に隠すことが可能です。さらに、対応する「BTF」グラフィックカードにマザーボードから最大600Wを供給可能な高電力スロットを装備し、GPU用の補助電源ケーブルも裏面に配線可能です。
16+1 60A Dr.MOSパワーステージの強力な電源回路が、第13/12世代Intel Coreプロセッサーの性能を引き出します。拡大されたVRMやPCHの大型ヒートシンク、M.2ヒートシンクなどを備え、冷却性能も高められています。
また、PCIe 5.0やUSB 3.2 Gen2x2 Type-C、M.2 PCIe 4.0などの高速規格を搭載。さらにIntel 2.5G LAN + Wi-Fi 6Eをサポートし、高速なネットワーク環境を構築することができます。
耐久性の高い部品や、さまざまな保護機能によって、過酷な使用環境にも耐えられるように設計されています。
ADVANCED BTF DESIGN

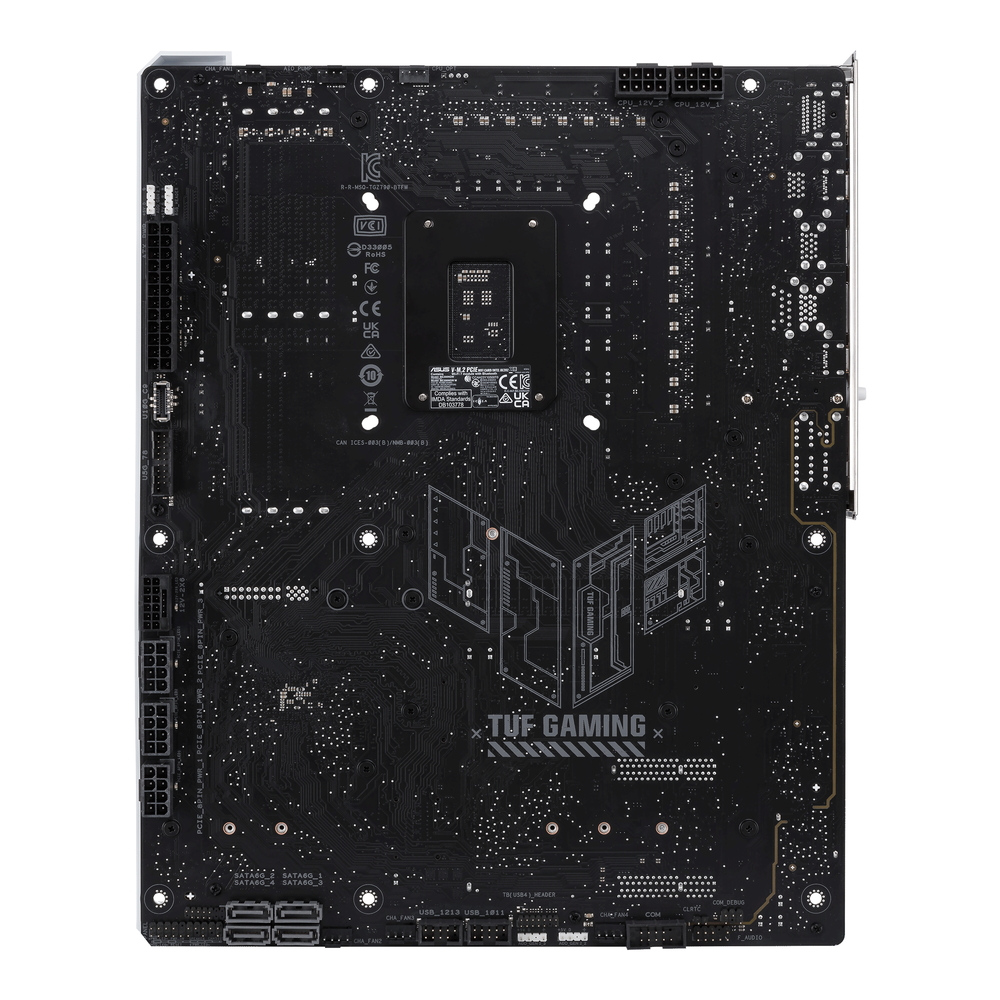

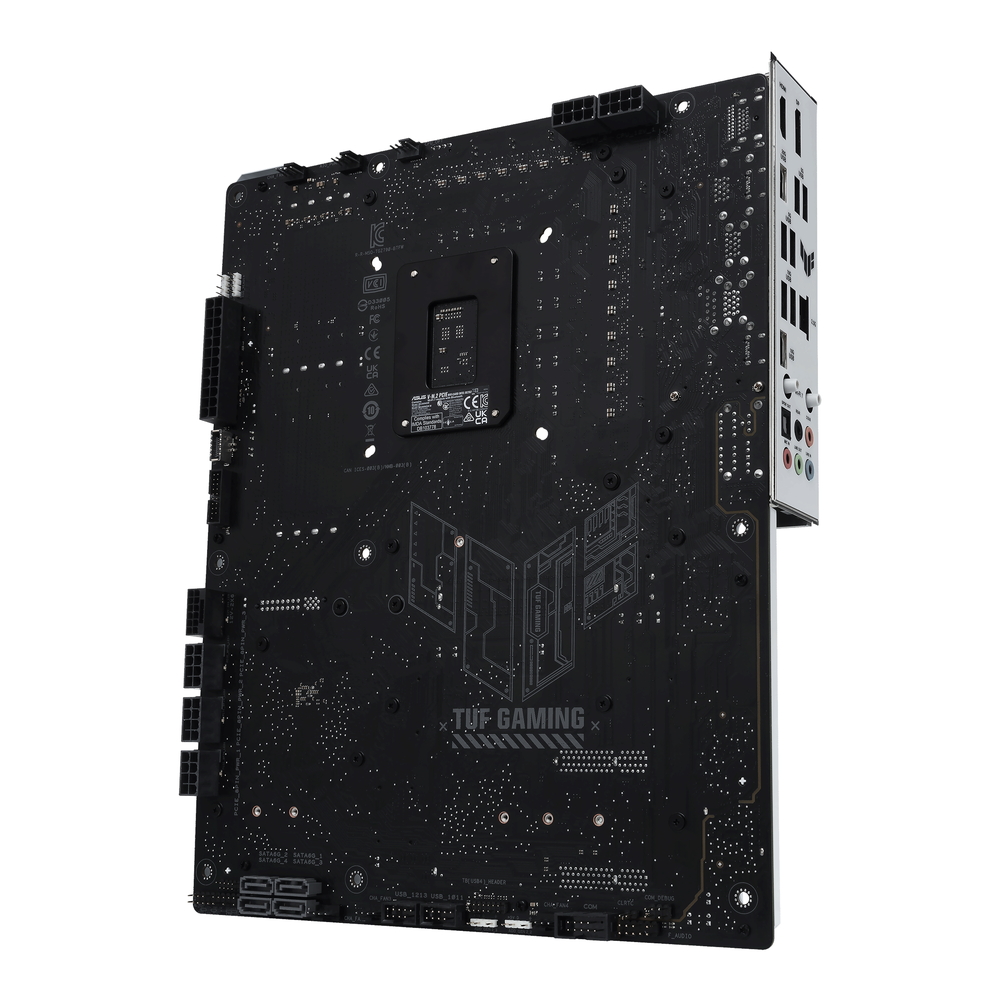

・背面コネクター設計コネクターやピンヘッダーをマザーボード背面に設置した背面コネクター・デザインを採用。主要なケーブルをすべて裏側に隠すことが可能です。
・グラフィックスカードハイパワースロット
対応する「BTF」グラフィックカードにマザーボードから最大600Wを供給可能な高電力スロットを装備し、GPU用の補助電源ケーブルも裏面に配線可能です。
詳細はこちら
高い耐久性
PCIe 4.0に比べて2倍の速度を実現するPCIe 5.0で最高のデータ転送速度を確保するために、より高速なSafeSlotに対応するSMT製造プロセスを導入しました。
SafeSlotとは、PCIeスロットに追加された強化金属製のシースで、グラフィックカードをしっかりと固定するためのものです。
耐久性の高いASUS SafeDIMMシースが、選び抜かれたASUS製マザーボードのメモリーモジュールをサポートし、保護することで、モジュールを正確に、安心して挿入できます。
・ESDガード
ESDガードは、静電気放電による損傷を防止しながら部品の寿命を延ばし、最大+/-10 kVの空気放電と+/-6 kVの接触放電に対して保護を提供します。
これは、それぞれの業界基準である+/-6 kVと+/-4 kVを大幅に上回っています。
デュアルインラインパッケージのTVSダイオードは、電圧スパイクからPCを保護します。
・TUF LANGuard
TUF LANGuardは、高度な信号結合技術と高性能な表面実装型コンデンサーの統合により、スループットを向上し、
雷や静電気からマザーボードを保護します。

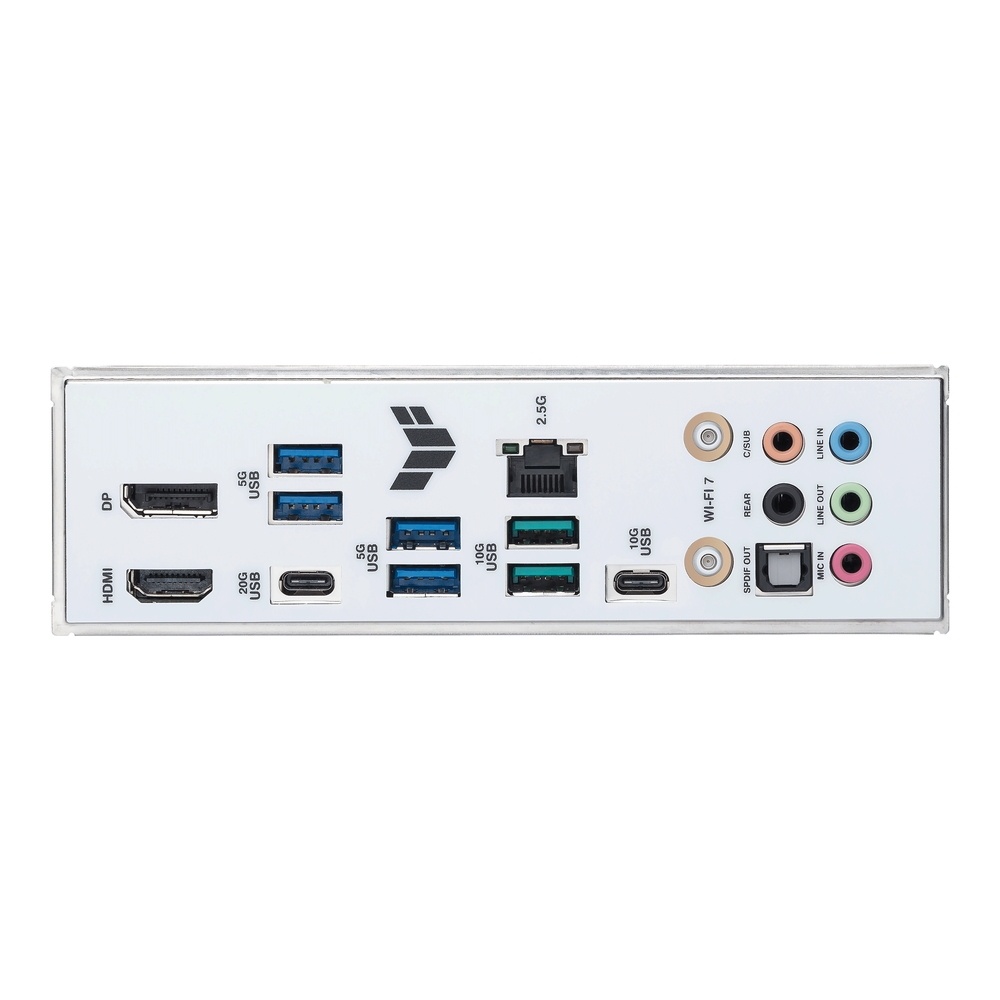

・ステンレスバックI/Oパネル
TUF GAMINGマザーボードには、耐腐食性のあるステンレススチール製の背面I/Oパネルが酸化クロムで接合されており、従来のパネルに比べて3倍の寿命を実現しています。
この保護機能により、TUF GAMINGマザーボードは、他のブランドが24時間のテストにしか合格しなかったのに対し、72時間の塩霧テストに合格しました。
DIYフレンドリー
・PCIe Q-Release
物理的なボタンにより、1タップで第1PCIeスロットのセキュリティラッチを解除できるため、新しいGPUやその他の互換デバイスにアップグレードする際に、PCIeカードをマザーボードから取り外すプロセスが大幅に簡素化されます。
・Q-Antenna
Q-Antennaを使えば、PCへのWiFiアンテナの取り付けが簡単かつスピーディーになります。2つのファスナーをゆっくりと回転させながら固定するのではなく、カチッとはめるだけ。手間が省け、より安定したパフォーマンスが得られます。
・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付けや取り外しを容易にするM.2 Q-Latchが取り付けられています。
ドライブを固定するためのシンプルなロック機構を採用しており、ネジを必要としません。
・Q-LED
Q-LEDトラブルシューティングライトにより、ユーザーは、CPU、RAM、グラフィックカード、ストレージデバイスなどの主要コンポーネントが、
起動時に正常に機能しているかどうかをすばやく確認できます。
最適なパワーソリューション
パワーステージはそれぞれ60Aに対応しており、ハイサイドとローサイドのMOSFETおよびドライバーを単一のパッケージに組み合わせ、
既存および今後発売されるインテル製プロセッサーにも安定した性能を提供します。
PCB基板は6層構造となっており、VRM周辺の熱を素早く放熱し、全体的なシステムの安定性を向上させます。
また、ProCool電源コネクターは、PSUの電源ラインとの接触を確実にするために、厳しい仕様に基づいて構築され、
低インピーダンスによりホットスポットやコネクターの故障を防ぎます。
さらに、軍用グレードのTUFチョーク、温度耐性を高め長寿命化したTUFコンデンサー、
CPUへのスムーズでクリーンな電力供給を可能にする統合されたDigi+ VRM電圧レギュレーターモジュール(VRM)などが、
システムの安定性と耐久性を高めています。
冷却性能
さまざまな冷却システムが備えられ、ボード上のコンポーネントや高性能M.2ドライブを冷却し、ファンレス設計でも強力な冷却性能を発揮します。
・拡大されたVRMヒートシンク
大型ヒートシンクの広い表面積がVRMやチョークを覆い、放熱効果を高めます。
拡大されたヒートシンクによって、4つのM.2スロットとチップセットが覆われており、M.2 SSDを最適な動作温度で保ち、一貫したパフォーマンスと信頼性を確保します。
また、冷却ファンの動作をArmoury CrateのFan Xpert 4ツールまたはUEFI BIOSで設定可能です。
ネットワーク
デュアルトランシーバーは、2.4、5、および6 GHzの周波数帯をサポートし、より高速なスループットを実現します。また、方向性感度を持つことで信号品質を向上させ、より長い距離をカバーします。
・Intel Wi-Fi 7
マルチリンク操作（MLO）*を使用することで、WiFi 7**はWiFi 6Eを凌駕し、より高速な速度、高い信頼性、および増加したデータ転送効率を提供できます。
*MLO（マルチリンク操作）の全機能サポートは、Windows 11 2024プラットフォーム（Windows 11 24H2）以降で利用可能になります。
**WiFi 7の機能を使用するには、オンボードWiFiチップセット、WiFi AP、およびWiFi 7対応のオペレーティングシステムが必要です。
・Intel 2.5 Gb Ethernet
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。
接続性
PCIe 5.0は、PCIe 4.0の2倍のデータ転送速度を提供します。
また、シグナルインテグリティを向上させるための電位変化、アドインカード用CEMコネクタやPCIExpressの旧バージョンとの下位互換性も備えています。
・USB 3.2 Gen2x2 Type-C
背面のI/Oパネルに最大20Gbpsの転送速度を実現するUSB 3.2 Gen2x2 Type-Cポートを搭載。
・フロントUSBポート
フロントパネルにUSB 3.2 Gen2 Type-Cコネクターを備えています。
・Thunderbolt 4 対応
オンボードヘッダーによるThunderbolt 4対応を特徴としています。
最新のIntel認定ASUS ThunderboltEX 4アドオンカード*を使用することで、1本のケーブルで最大40Gbpsの双方向通信を可能にします。
さらに、このカードはマルチスクリーン接続のためのデイジーチェーン機能を搭載しており、最大8K解像度のディスプレイに対応。
また、デバイスを急速充電するために最大100ワットの電力を供給することができます。
* ASUS ThunderboltEX 4アドオンカードは別売りです。
双方向AIノイズキャンセリング
ASUSが独自に開発したこのユーティリティは、大規模なディープラーニングデータベースを活用して、
マイクや着信音声からのバックグラウンドノイズを低減し、音声を保護しながら、音声を聞き取ることができるようにします。
キーボードの音やマウスのクリック音などの周囲の雑音を除去し、ゲーム中や通話中にもクリアに聞こえるようにします。
オーディオ
・Realtek ALC1220P
このマザーボードは、Realtekとの緊密な協力によって設計されたオーディオコーデック、Realtek ALC1220Pを利用しています。ステレオライン出力の信号対雑音比（SNR）は120 dBと前例のないものであり、ライン入力のSNRは113 dBであり、クリアなオーディオ品質を提供します。さらに、インピーダンスセンシング回路が自動的にゲインを調整し、ヘッドフォンのための最適な音量範囲を確保します。
・DTS Audio Processing
DTS Audio Processingは、ゲーミングヘッドセットやスピーカーのオーディオ体験を向上させます。
歪みを低減し、より深い低音を提供することで、ゲームや映画、音楽のサウンドを向上させます。また、オーディオ設定のカスタマイズも可能です。
Armoury Crate
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。
