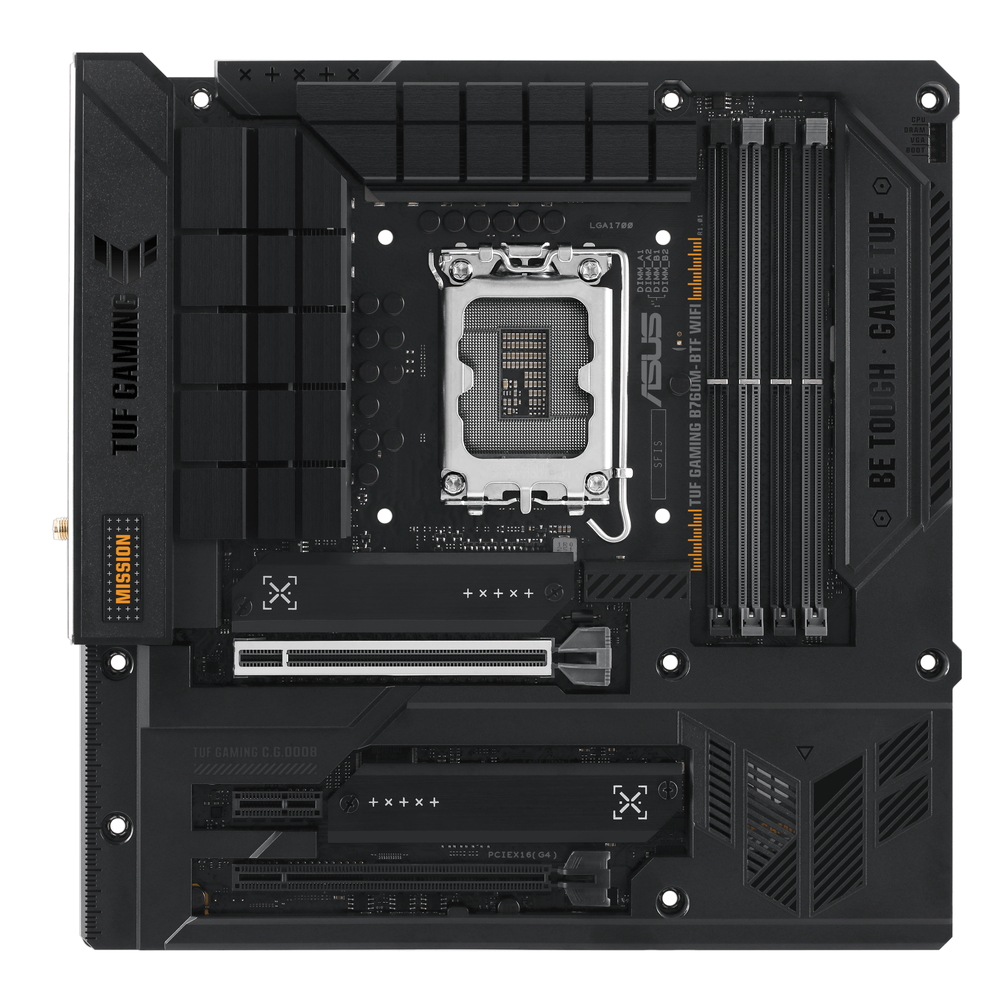

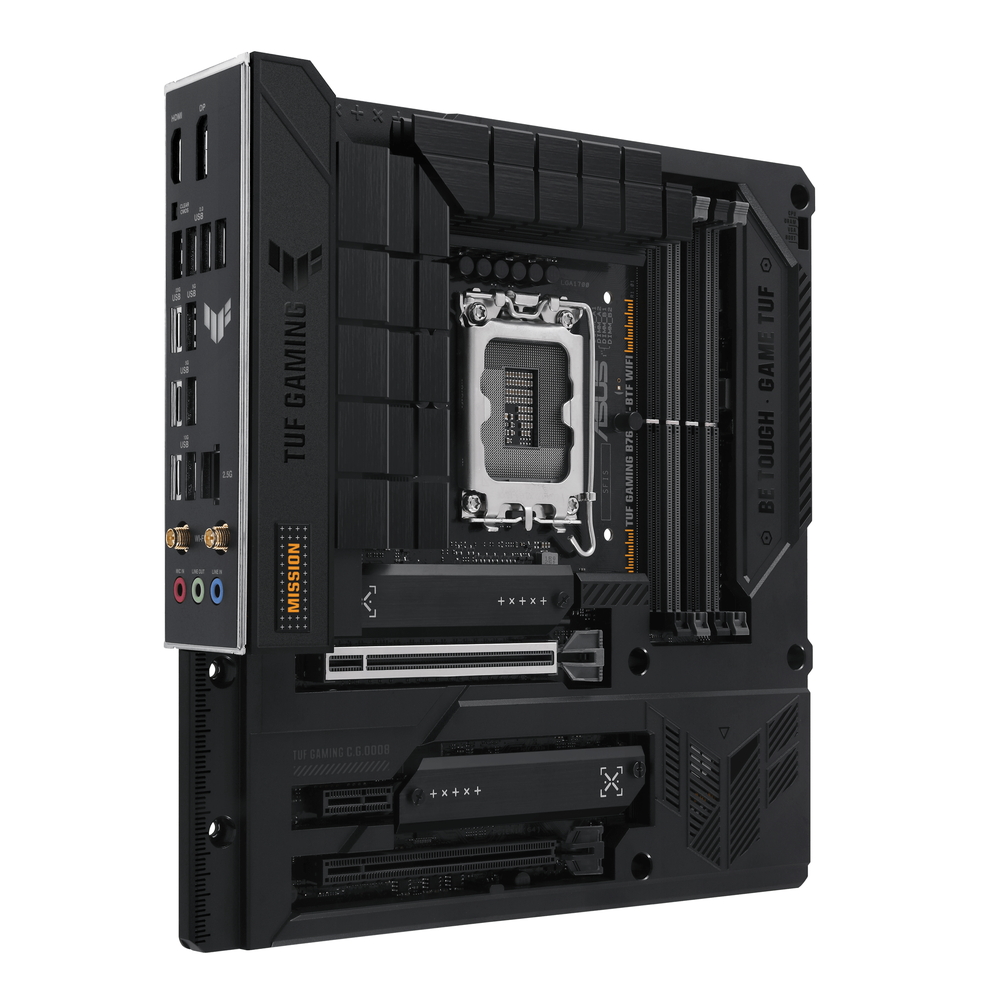

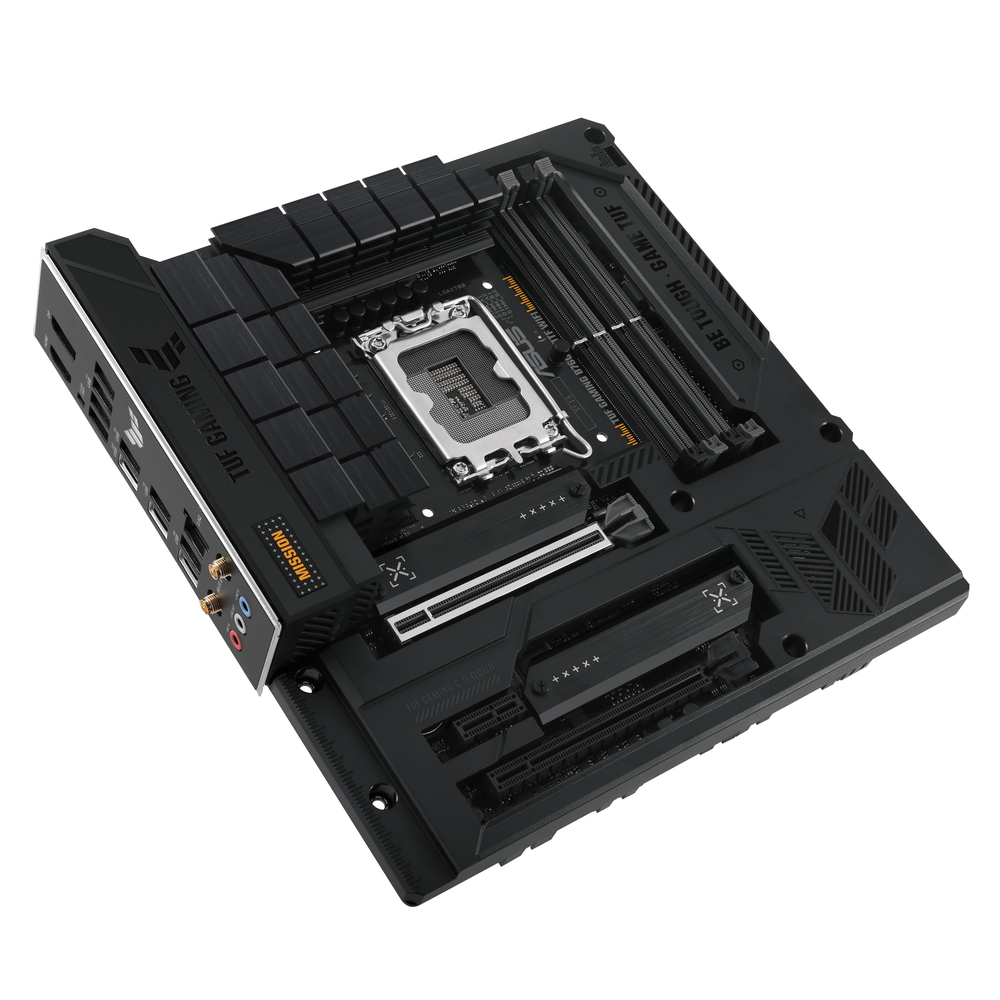

「TUF GAMING B760M-BTF WIFI」は、Intel B760チップセットを搭載し、背面コネクターデザインを採用した「BTF」シリーズ・「TUF GAMING」MicroATXマザーボードです。DDR5メモリーに対応しています。
コネクターやピンヘッダーをマザーボード背面に設置し、主要なケーブルをすべて裏側に隠すことが可能で、すっきりとした見た目のPCを構築することができます。
12(50A)+1(60A)+1パワーステージの電源回路を搭載し、最新の第14世代Intel Coreプロセッサーの性能を引き出します。拡大されたVRMヒートシンク、M.2ヒートシンクなどがシステムを強力に冷却します。
PCIe 5.0スロットやPCIe 4.0 M.2スロット、USB 3.2 Gen2x2 Type-Cポートなどの最新規格を搭載。さらにWi-Fi 6+Realtek 2.5Gb LANを搭載し、高速なインターネット環境を構築できます。
耐久性の高い部品や、さまざまな保護機能によって、過酷な使用環境にも耐えられるように設計されています。
BTF DESIGN

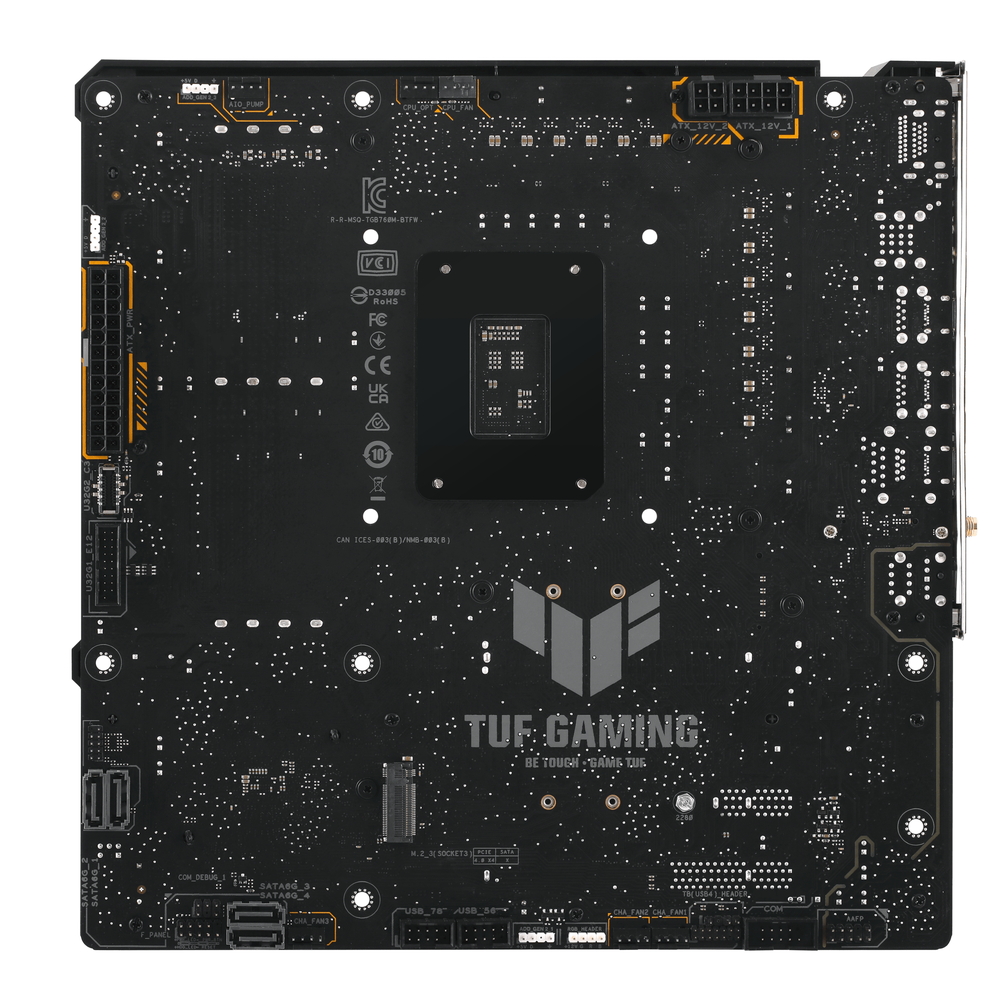

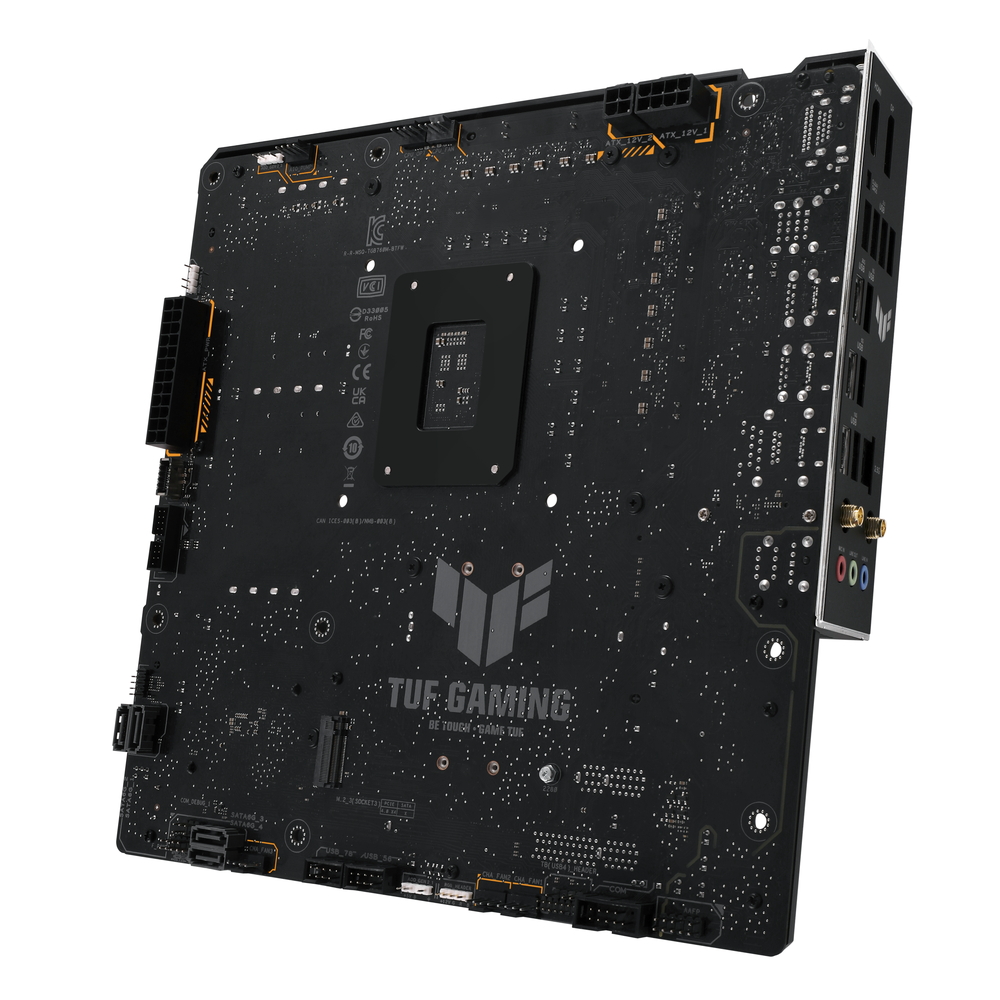

・背面コネクター設計コネクターやピンヘッダーをマザーボード背面に設置した背面コネクター・デザインを採用。主要なケーブルをすべて裏側に隠すことが可能です。
ケーブル管理が簡単になり、すっきりした外観のPCを構築することができます
詳細はこちら
最適なパワーソリューション
12(50A)+1(60A)+1パワーステージの電源回路を搭載し、最新の第14世代Intel Coreプロセッサーの性能を引き出します。
PCB基板は6層構造となっており、VRM周辺の熱を素早く放熱し、全体的なシステムの安定性を向上させます。
また、8+4 Pin ProCool電源コネクターは、PSUの電源ラインとの接触を確実にするために、厳しい仕様に基づいて構築され、
低インピーダンスによりホットスポットやコネクターの故障を防ぎます。
さらに、軍用グレードのTUFチョーク、温度耐性を高め長寿命化したTUFコンデンサー、
CPUへのスムーズでクリーンな電力供給を可能にする統合されたDigi+ VRM電圧レギュレーターモジュール(VRM)などが、
システムの安定性と耐久性を高めています。
PCB基板は6層構造となっており、VRM周辺の熱を素早く放熱し、全体的なシステムの安定性を向上させます。
また、8+4 Pin ProCool電源コネクターは、PSUの電源ラインとの接触を確実にするために、厳しい仕様に基づいて構築され、
低インピーダンスによりホットスポットやコネクターの故障を防ぎます。
さらに、軍用グレードのTUFチョーク、温度耐性を高め長寿命化したTUFコンデンサー、
CPUへのスムーズでクリーンな電力供給を可能にする統合されたDigi+ VRM電圧レギュレーターモジュール(VRM)などが、
システムの安定性と耐久性を高めています。
冷却性能
さまざまな冷却システムが備えられ、ボード上のコンポーネントや高性能M.2ドライブを冷却し、ファンレス設計でも強力な冷却性能を発揮します。
・拡大されたVRMヒートシンク
大型ヒートシンクの広い表面積がVRMやチョークを覆い、放熱効果を高めます。
上側の2つのM.2スロットには専用のヒートシンクがあり、M.2 SSDを最適な動作温度に保ち、一貫したパフォーマンスと信頼性を確保します。
さらに、TUF GAMING B760Mマザーボードには、Armoury Crate内のFan Xpert 2+ユーティリティまたは受賞歴のあるASUS UEFI BIOSを介して設定できる包括的なファンコントロールが搭載されています。
ネットワーク
・Wi-Fi 6
インテルWiFi 6モジュールは、802.11ax規格と互換性があり、理論的なピーク帯域幅を驚異的な2.4 Gbpsまで引き上げます*。パワーユーザーにとってさらに重要なのは、競合するトラフィックが多い混雑したネットワークでより効率的な動作が最適化されていることです。マザーボードをASUS WiFi 6ルーターと組み合わせて、WiFi 6のネットワーク潜在能力を十分に体験してください。
*実際の速度は環境条件に依存します。
インテルWiFi 6モジュールは、802.11ax規格と互換性があり、理論的なピーク帯域幅を驚異的な2.4 Gbpsまで引き上げます*。パワーユーザーにとってさらに重要なのは、競合するトラフィックが多い混雑したネットワークでより効率的な動作が最適化されていることです。マザーボードをASUS WiFi 6ルーターと組み合わせて、WiFi 6のネットワーク潜在能力を十分に体験してください。
*実際の速度は環境条件に依存します。
・2.5Gb Ethernet
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。
メモリー
ASUS Enhanced Memory Profile IIは、PMIC制限のあるメモリーモジュール専用のファームウェア機能です。AEMP IIは、CPUとメモリーモジュールの能力に基づいて、キットのメモリーチップをトレーニングし、パフォーマンスを楽に発揮できる最適化されたクロックスピードを提示します。
柔軟なトレーニング方法により構築されたAEMP IIは、ベースライン設定以上のメモリーチューニングを容易にするだけでなく、エントリーレベルのモジュールを最大限に活用する場合でも、究極のパフォーマンスを発揮するために高速キットをプライミングする場合でも、システム動作の安定性を維持します。
柔軟なトレーニング方法により構築されたAEMP IIは、ベースライン設定以上のメモリーチューニングを容易にするだけでなく、エントリーレベルのモジュールを最大限に活用する場合でも、究極のパフォーマンスを発揮するために高速キットをプライミングする場合でも、システム動作の安定性を維持します。
ストレージ
上側に2つ、裏側に1つのPCIe 4.0 M.2スロットがあり、これらは最大3つの2280デバイスをサポートし、データ転送速度はPCIe 4.0経由で最大64Gbpsです。
これにより、OSやアプリケーションのドライブを使用したブートアップやアプリの読み込み時間が速くなります。
これにより、OSやアプリケーションのドライブを使用したブートアップやアプリの読み込み時間が速くなります。
高い耐久性
・TUF GAMING Alliance
「TUF GAMING Alliance」認定パーツを使用することで、統一されたデザインのPCを組み立てることができます。
詳細はこちら>
・SafeSlot Core+とSafeDIMM
SafeSlot Core+は、PCIeスロットに追加された強化金属シースで、カードをしっかりと固定します。PCIe 5.0はPCIe 4.0より2倍高速であるため、ASUSはより高速なSafeSlotのためにSMT製造プロセスを強化しました。さらに、ASUS SafeDIMMシースは、一部のASUSマザーボード上のメモリモジュールをサポートし、保護するために追加され、スピード、正確性、信頼性をもってモジュールを挿入することができます。
・ESDガード
ESDガードは、静電気放電による損傷を防止しながら部品の寿命を延ばし、最大+/-10 kVの空気放電と+/-6 kVの接触放電に対して保護を提供します。
これは、それぞれの業界基準である+/-6 kVと+/-4 kVを大幅に上回っています。
デュアルインラインパッケージのTVSダイオードは、電圧スパイクからPCを保護します
・TUF LANGuard
「TUF GAMING Alliance」認定パーツを使用することで、統一されたデザインのPCを組み立てることができます。
詳細はこちら>
・SafeSlot Core+とSafeDIMM
SafeSlot Core+は、PCIeスロットに追加された強化金属シースで、カードをしっかりと固定します。PCIe 5.0はPCIe 4.0より2倍高速であるため、ASUSはより高速なSafeSlotのためにSMT製造プロセスを強化しました。さらに、ASUS SafeDIMMシースは、一部のASUSマザーボード上のメモリモジュールをサポートし、保護するために追加され、スピード、正確性、信頼性をもってモジュールを挿入することができます。
・ESDガード
ESDガードは、静電気放電による損傷を防止しながら部品の寿命を延ばし、最大+/-10 kVの空気放電と+/-6 kVの接触放電に対して保護を提供します。
これは、それぞれの業界基準である+/-6 kVと+/-4 kVを大幅に上回っています。
デュアルインラインパッケージのTVSダイオードは、電圧スパイクからPCを保護します
・TUF LANGuard
TUF LANGuardは、高度な信号結合技術と高性能な表面実装型コンデンサーの統合により、スループットを向上し、
雷や静電気からマザーボードを保護します。

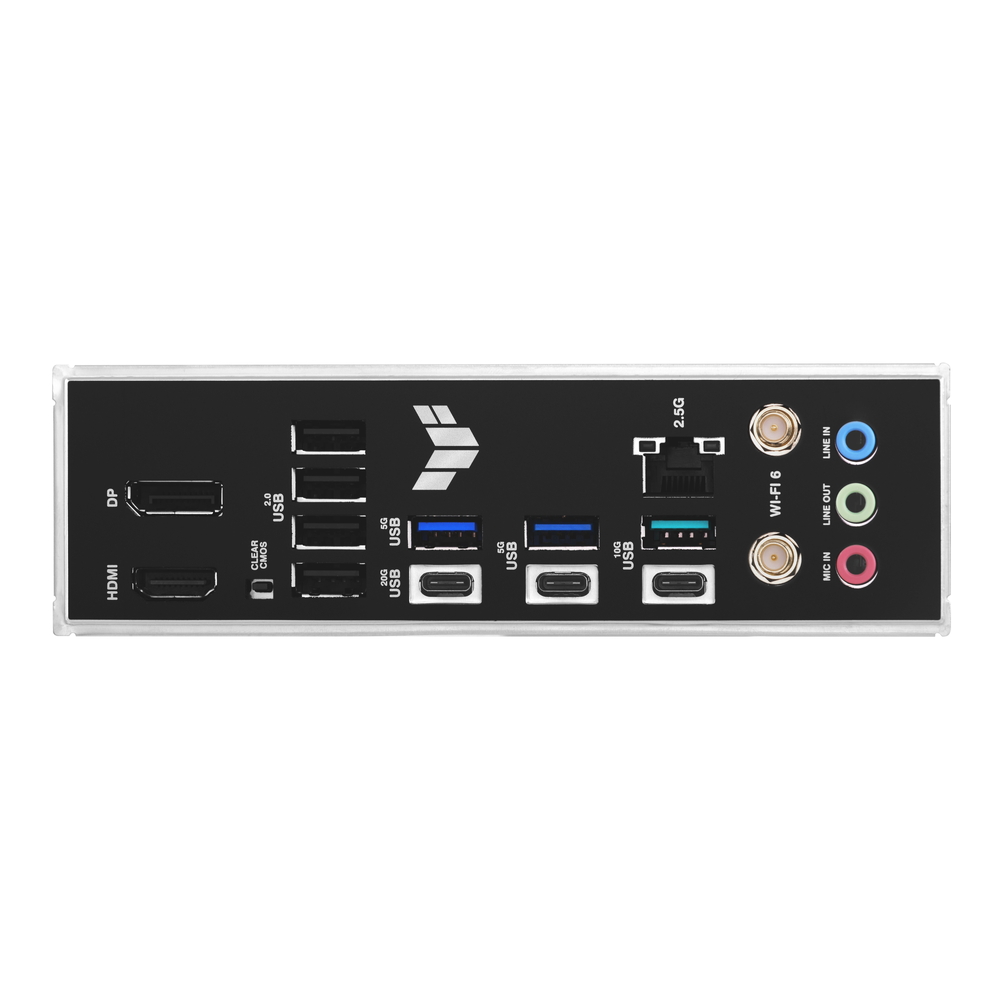

・ステンレス製バックI/Oパネル
TUF GAMINGマザーボードには、耐腐食性のあるステンレススチール製の背面I/Oパネルが酸化クロムで接合されており、従来のパネルに比べて3倍の寿命を実現しています。
この保護機能により、TUF GAMINGマザーボードは、他のブランドが24時間のテストにしか合格しなかったのに対し、72時間の塩霧テストに合格しました。
接続性
・PCIe 5.0
PCIe 5.0は、PCIe 4.0のデータ転送速度の2倍を提供し、新しいデータ密度の高いタスクを処理するのに十分な強力さを備えています。PCIe 5.0には、信号の整合性を向上させるための電気的変更、追加カード用の後方互換性のあるCEMコネクター、およびPCIeバスの以前のバージョンとの後方互換性など、他の利点もあります。
・USB 3.2 Gen 2x2 Type-C
リアI/Oパネルに最大20Gbpsの転送速度を実現するUSB 3.2 Gen 2x2 Type-Cポートを搭載しています。
・フロントUSBポート
フロントパネルにUSB 3.2 Gen2 Type-Cコネクターを備えています。
・Thunderbolt 4 対応
オンボードヘッダーによるThunderbolt 4対応を特徴としています。
最新のIntel認定ASUS ThunderboltEX 4アドオンカード*を使用することで、1本のケーブルで最大40Gbpsの双方向通信を可能にします。
さらに、このカードはマルチスクリーン接続のためのデイジーチェーン機能を搭載しており、最大8K解像度のディスプレイに対応。
また、デバイスを急速充電するために最大100ワットの電力を供給することができます。
* ASUS ThunderboltEX 4アドオンカードは別売りです。
PCIe 5.0は、PCIe 4.0のデータ転送速度の2倍を提供し、新しいデータ密度の高いタスクを処理するのに十分な強力さを備えています。PCIe 5.0には、信号の整合性を向上させるための電気的変更、追加カード用の後方互換性のあるCEMコネクター、およびPCIeバスの以前のバージョンとの後方互換性など、他の利点もあります。
・USB 3.2 Gen 2x2 Type-C
リアI/Oパネルに最大20Gbpsの転送速度を実現するUSB 3.2 Gen 2x2 Type-Cポートを搭載しています。
・フロントUSBポート
フロントパネルにUSB 3.2 Gen2 Type-Cコネクターを備えています。
・Thunderbolt 4 対応
オンボードヘッダーによるThunderbolt 4対応を特徴としています。
最新のIntel認定ASUS ThunderboltEX 4アドオンカード*を使用することで、1本のケーブルで最大40Gbpsの双方向通信を可能にします。
さらに、このカードはマルチスクリーン接続のためのデイジーチェーン機能を搭載しており、最大8K解像度のディスプレイに対応。
また、デバイスを急速充電するために最大100ワットの電力を供給することができます。
* ASUS ThunderboltEX 4アドオンカードは別売りです。
ゲーミングオーディオ
・Realtek 7.1サラウンドサウンド
TUF GAMING B760Mマザーボード用にRealtekと密接に協力して設計された独自のオーディオコーデックは、ステレオライン出力において前例のない98 dBのS/N比を実現し、原始的なオーディオ品質を提供します。
・DTS Audio Processing
DTS Audio Processingは、ゲーミングヘッドセットやスピーカーのオーディオ体験を向上させます。
歪みを低減し、より深い低音を提供することで、ゲームや映画、音楽のサウンドを向上させます。また、オーディオ設定のカスタマイズも可能です。
ライティング
・アドレサブル Gen 2 RGB ヘッダー3つのアドレス指定可能なGen 2 RGBヘッダーは、Gen 2 RGBデバイスの最大500個のLEDをサポートし、Aura Syncがシステム全体の照明効果を自動的に調整できるようにします。新しいヘッダーは、既存の Aura Sync 装置との完全な後方互換性も提供します。
DIYフレンドリー
組み立てやシステムの構築が容易になる機能や付属品が備えられています。
・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付けや取り外しを容易にするM.2 Q-Latchが取り付けられています。
ドライブを固定するためのシンプルなロック機構を採用しており、ネジを必要としません。
・取り外し可能なキャプティブスクリュー
M.2スロット専用のネジは、M.2ヒートシンクを取り外す際に、ケース内のどこかでネジを落としたり紛失したりするリスクを軽減します。
・Q-LED
Q-LEDトラブルシューティングライトにより、ユーザーは、CPU、RAM、グラフィックカード、ストレージデバイスなどの主要コンポーネントが、
起動時に正常に機能しているかどうかをすばやく確認できます。
・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付けや取り外しを容易にするM.2 Q-Latchが取り付けられています。
ドライブを固定するためのシンプルなロック機構を採用しており、ネジを必要としません。
・取り外し可能なキャプティブスクリュー
M.2スロット専用のネジは、M.2ヒートシンクを取り外す際に、ケース内のどこかでネジを落としたり紛失したりするリスクを軽減します。
・Q-LED
Q-LEDトラブルシューティングライトにより、ユーザーは、CPU、RAM、グラフィックカード、ストレージデバイスなどの主要コンポーネントが、
起動時に正常に機能しているかどうかをすばやく確認できます。
・Clear CMOS
Clear CMOSボタンは、BIOS設定を工場出荷時のデフォルトに迅速にリセットします。誤ったBIOS設定が選択された場合にも、PCを再起動するために使用することができます。
Armoury Crate
Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。
