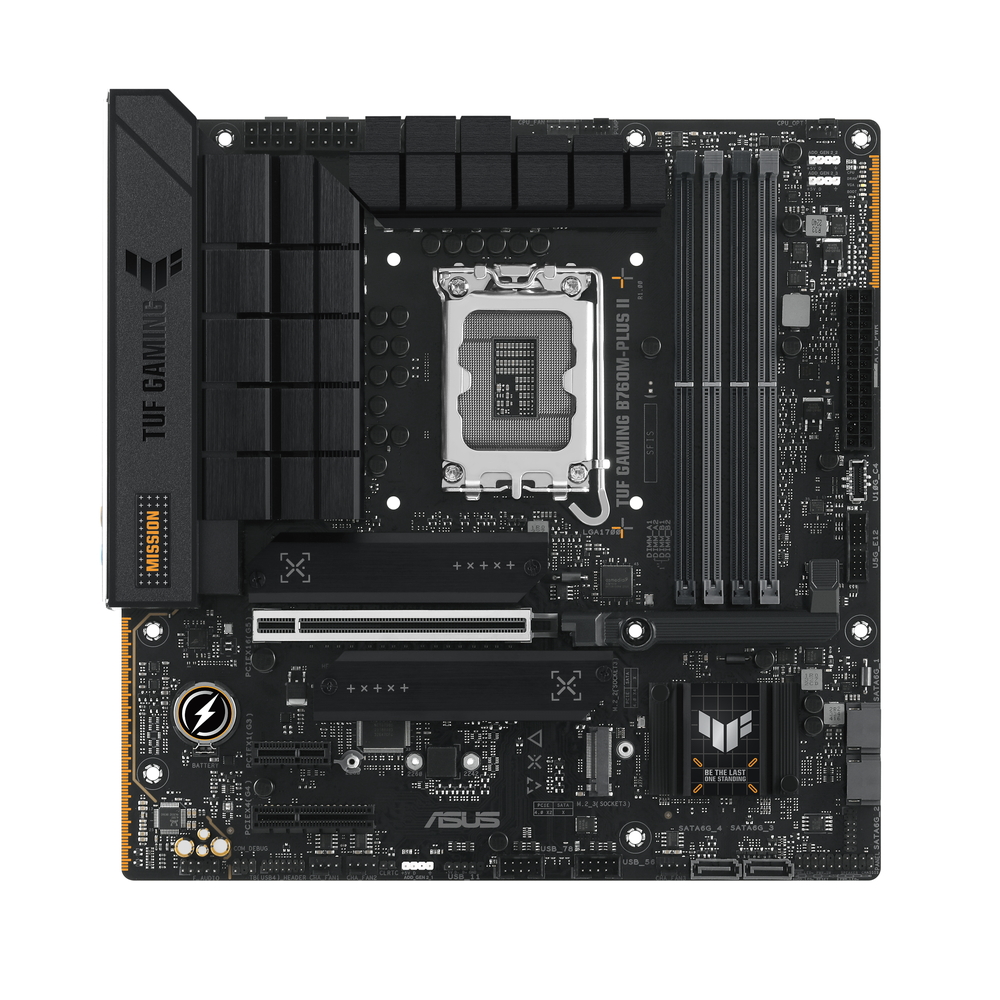

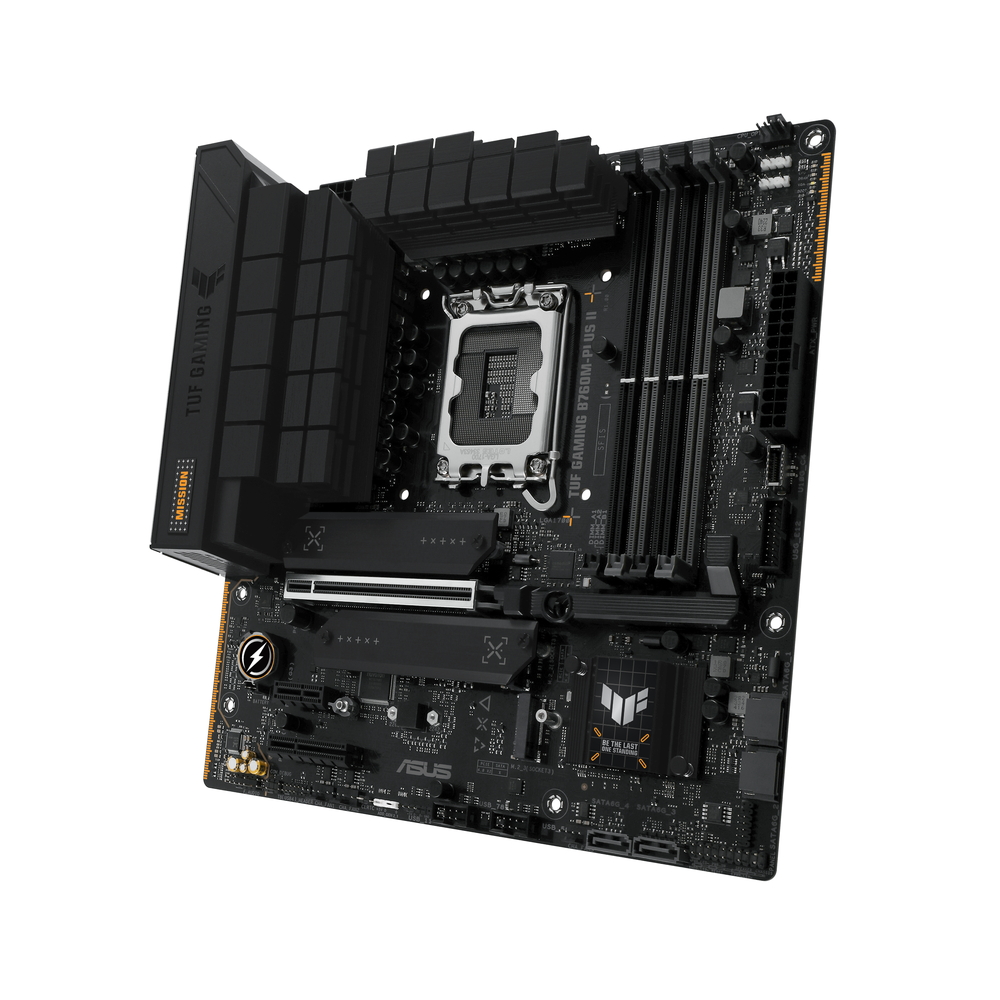

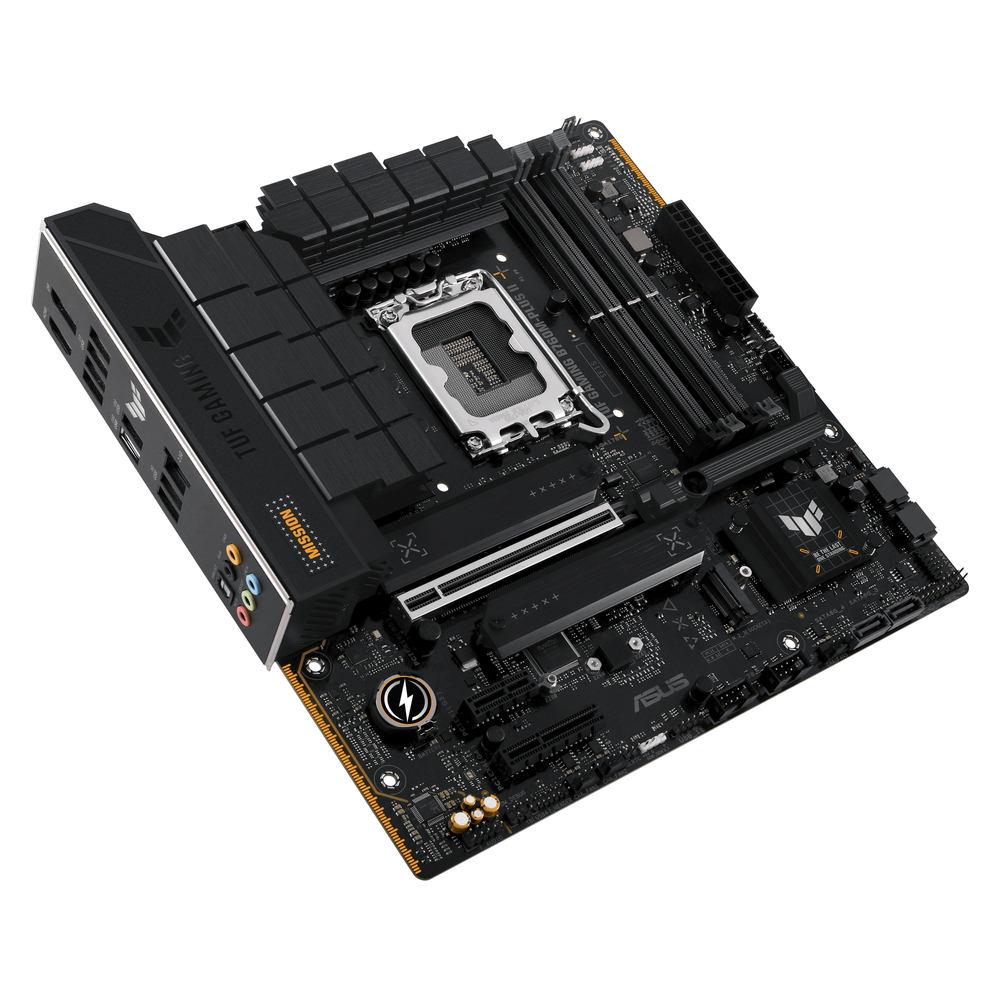

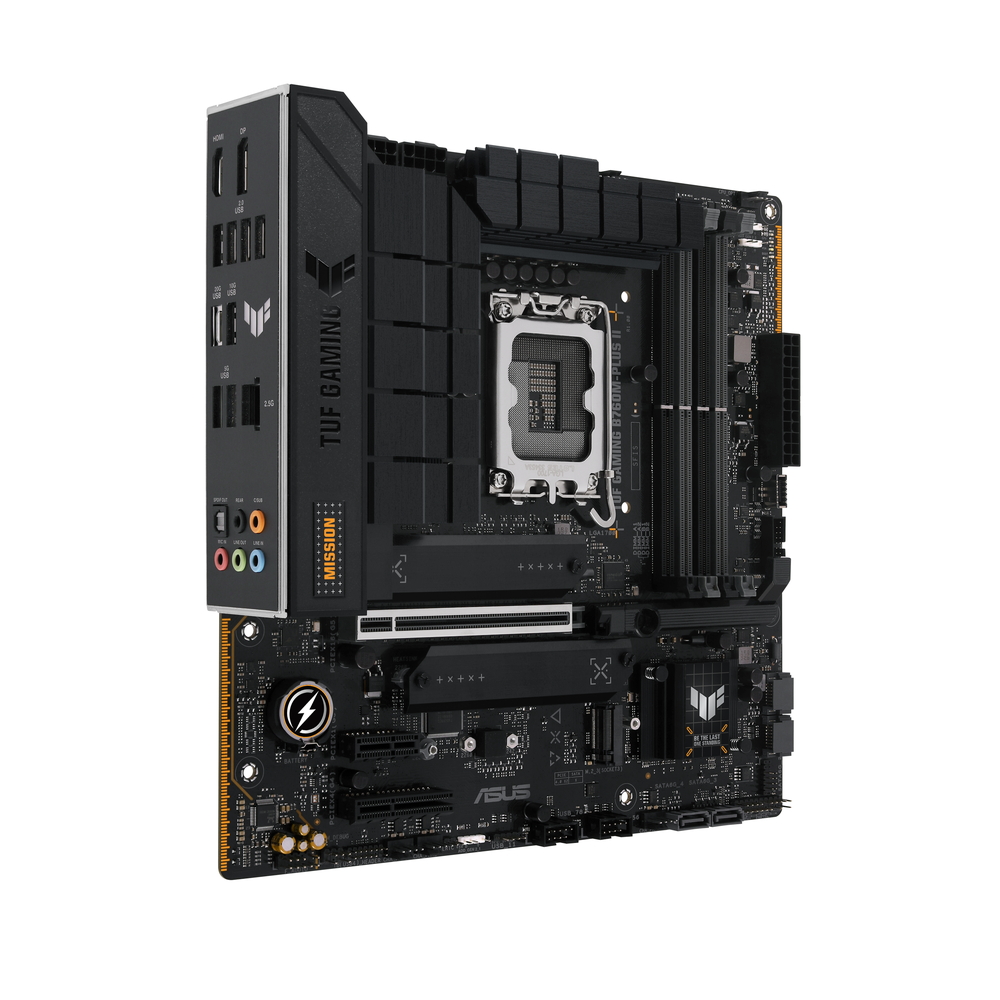

TUF GAMING B760M-PLUS II

TUF GAMING B760M-PLUS II

B760チップセット搭載
「TUF Gaming」MicroATXマザーボード・Wi-Fi非搭載モデル

・Intel B760チップセット搭載
・「TUF Gaming」マザーボード
・MicroATXフォームファクター(244×244mm)
・第14世代Intel Coreプロセッサー対応
・DDR5-7800+(OC) × 4
・12+1+1 DrMOSパワーステージ
・8+8 pin ProCool電源コネクター、6層PCB、TUFコンポーネント
・拡大されたVRMヒートシンク、M.2ヒートシンクなどが強力に冷却
・PCIe 5.0 x16スロット装備
・PCIe 4.0 M.2スロット装備
・リアUSB 3.2 Gen2x2 Type-Cポート搭載
・Thunderbolt (USB4) ヘッダー装備
・Realtek 2.5Gbイーサネット
・HDMI 2.1 × 1、DP 1.4 × 1
・SafeSlot Core+ & SafeDIMM、ESDガード、TUF LANGuard、ステンレススチール製背面 I/O パネル
・M.2 Q-Latch、Q-LED

「TUF GAMING B760M-PLUS II」は、Intel B760チップセットを搭載した、高い耐久性が特徴の「TUF GAMING」シリーズMicroATXマザーボードです。最新のDDR5メモリー対応モデルです。
12+1+1 DrMOSパワーステージの電源回路を搭載し、最新の第14世代Intel Coreプロセッサーの性能を引き出します。拡大されたVRMヒートシンク、M.2ヒートシンク、PCHヒートシンクなどがシステムを強力に冷却します。

PCIe 5.0スロットやPCIe 4.0 M.2スロット、USB 3.2 Gen2x2 Type-Cポートなどの最新規格を搭載。さらにRealtek 2.5Gb LANを搭載し、高速なインターネット環境を構築できます。
耐久性の高い部品や、さまざまな保護機能によって、過酷な使用環境にも耐えられるように設計されています。







最適なパワーソリューション

12(50A)+1(60A)+1 DrMOSパワーステージの電源回路を搭載し、最新の第14世代Intel Coreプロセッサーの性能を引き出します。

PCB基板は6層構造となっており、VRM周辺の熱を素早く放熱し、全体的なシステムの安定性を向上させます。

また、8+8 Pin ProCool電源コネクターは、PSUの電源ラインとの接触を確実にするために、厳しい仕様に基づいて構築され、
低インピーダンスによりホットスポットやコネクターの故障を防ぎます。

さらに、軍用グレードのTUFチョーク、温度耐性を高め長寿命化したTUFコンデンサー、
CPUへのスムーズでクリーンな電力供給を可能にする統合されたDigi+ VRM電圧レギュレーターモジュール(VRM)などが、
システムの安定性と耐久性を高めています。




冷却性能

さまざまな冷却システムが備えられ、ボード上のコンポーネントや高性能M.2ドライブを冷却し、ファンレス設計でも強力な冷却性能を発揮します。

・大型VRMヒートシンク
ヒートシンクの表面積を拡大し、VRMとチョークをカバーすることで、放熱性を向上させています。

・最適化されたM.2ヒートシンク設計
2つのM.2スロットに専用ヒートシンクを搭載し、M.2 SSDを最適な動作温度に保つことで、安定したパフォーマンスと信頼性を確保します。


TUF GAMING B760Mマザーボードは、Armoury CrateのFan Xpert 2+ユーティリティまたは受賞歴のあるASUS UEFI BIOS経由で設定可能な包括的なファンコントロールを備えています。






ネットワーク

・Realtek 2.5Gb Ethernet
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。






メモリー

ASUS Enhanced Memory Profile IIは、PMIC制限のあるメモリモジュール専用のファームウェア機能です。AEMP IIは、CPUとメモリモジュールの能力に基づいて、キット上のメモリチップをトレーニングし、パフォーマンスを楽に解き放つことができる最適化されたクロックスピードを提示します。
柔軟なトレーニング方法により構築されたAEMP IIは、ベースライン設定以上のメモリチューニングを容易にするだけでなく、エントリーレベルのモジュールを最大限に活用する場合でも、究極のパフォーマンスを発揮するために高速キットをプライミングする場合でも、システム動作の安定性を維持します。







ストレージ

3基のPCIe 4.0 M.2スロットは、最大3基の2280デバイスをサポートし、そのうち2基はPCIe 4.0経由で最大64Gbpsのデータ転送速度を実現します。







高い耐久性

・TUF GAMING Alliance
「TUF GAMING Alliance」認定パーツを使用することで、統一されたデザインのPCを組み立てることができます。

詳細はこちら>


・SafeSlot Core+とSafeDIMM
SafeSlot Core+は、PCIeスロットに追加された強化金属シースで、カードをしっかりと固定します。PCIe 5.0はPCIe 4.0より2倍高速であるため、ASUSはより高速なSafeSlotのためにSMT製造プロセスを強化しました。さらに、ASUS SafeDIMMシースは、一部のASUSマザーボード上のメモリモジュールをサポートし、保護するために追加され、スピード、正確性、信頼性をもってモジュールを挿入することができます。

・ESDガード
ESDガードは、静電気放電による損傷を防止しながら部品の寿命を延ばし、最大+/-10 kVの空気放電と+/-6 kVの接触放電に対して保護を提供します。
これは、それぞれの業界基準である+/-6 kVと+/-4 kVを大幅に上回っています。
デュアルインラインパッケージのTVSダイオードは、電圧スパイクからPCを保護します

・TUF LANGuard

TUF LANGuardは、高度な信号結合技術と高性能な表面実装型コンデンサーの統合により、スループットを向上し、
雷や静電気からマザーボードを保護します。

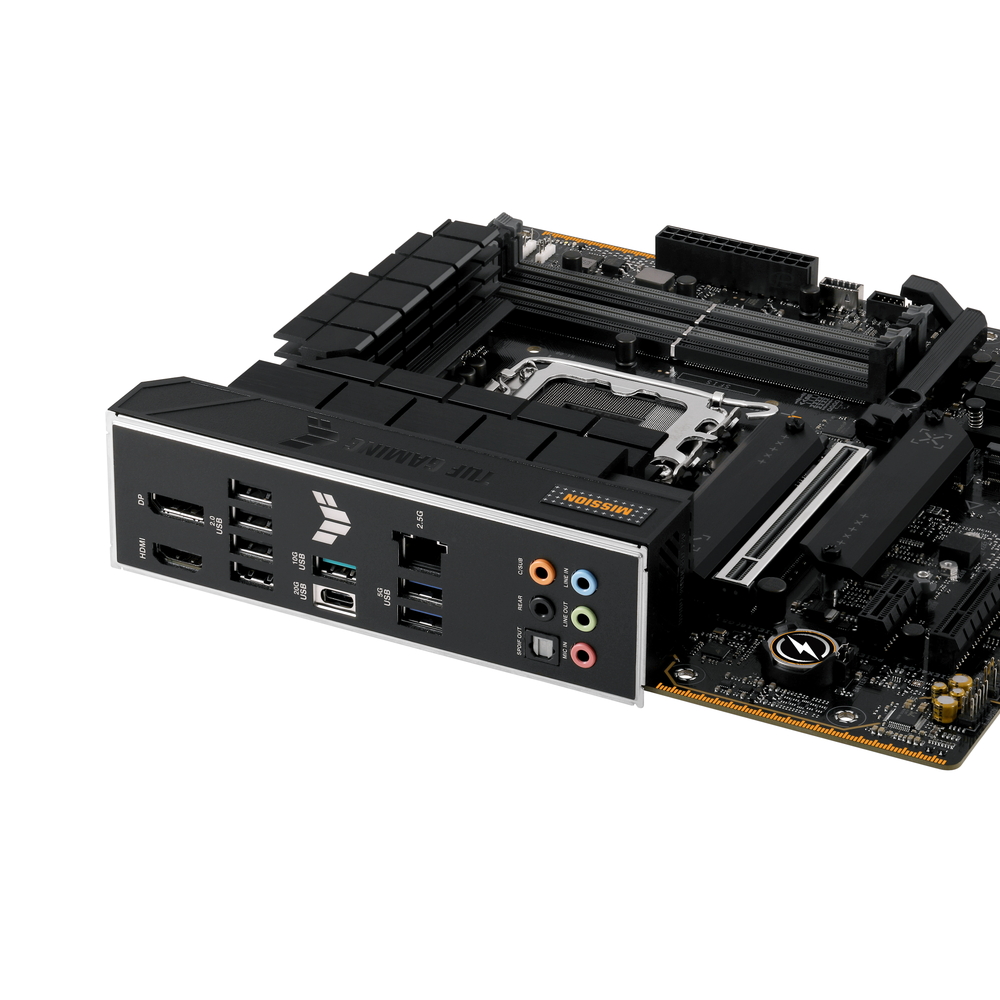

・ステンレス製バックI/Oパネル
TUF GAMINGマザーボードには、耐腐食性のあるステンレススチール製の背面I/Oパネルが酸化クロムで接合されており、従来のパネルに比べて3倍の寿命を実現しています。
この保護機能により、TUF GAMINGマザーボードは、他のブランドが24時間のテストにしか合格しなかったのに対し、72時間の塩霧テストに合格しました。







接続性

・PCIe 5.0
PCIe 5.0は、PCIe 4.0の2倍のデータ転送速度を提供します。
また、シグナルインテグリティを向上させるための電位変化、アドインカード用CEMコネクタやPCIExpressの旧バージョンとの下位互換性も備えています。

・USB 3.2 Gen 2x2 Type-C
背面のI/Oパネルに最大20Gbpsの転送速度を実現するUSB 3.2 Gen 2x2 Type-Cポートを搭載。

・フロントUSBポート
最大10Gbpsのデータ転送速度を実現するフロントパネルUSB 10Gbps Type-C®コネクタを含む、充実したUSBポートが周辺機器を満載したハイエンドリグをサポートします。

・Thunderbolt 4 対応
オンボードヘッダーによるThunderbolt 4対応を特徴としています。
最新のIntel認定ASUS ThunderboltEX 4アドオンカード*を使用することで、1本のケーブルで最大40Gbpsの双方向通信を可能にします。
さらに、このカードはマルチスクリーン接続のためのデイジーチェーン機能を搭載しており、最大8K解像度のディスプレイに対応。
また、デバイスを急速充電するために最大100ワットの電力を供給することができます。

* ASUS ThunderboltEX 4アドオンカードは別売りです。






ゲーミングオーディオ

・Realtek 7.1サラウンドサウンド
TUF GAMING B760Mマザーボード用にRealtekと密接に協力して設計された独自のオーディオコーデックは、ステレオライン出力において前例のない98 dBのS/N比を実現し、原始的なオーディオ品質を提供します。

・DTS Audio Processing
DTS Audio Processingは、ゲーミングヘッドセットやスピーカーのオーディオ体験を向上させます。
歪みを低減し、より深い低音を提供することで、ゲームや映画、音楽のサウンドを向上させます。また、オーディオ設定のカスタマイズも可能です。






ライティング

・アドレサブル Gen 2 RGB ヘッダー
3つのアドレス指定可能なGen 2 RGBヘッダーは、Gen 2 RGBデバイスの最大500個のLEDをサポートし、Aura Syncがシステム全体の照明効果を自動的に調整できるようにします。新しいヘッダーは、既存の Aura Sync 装置との完全な後方互換性も提供します。






DIYフレンドリー

組み立てやシステムの構築が容易になる機能や付属品が備えられています。

・PCIe Q-Release
物理的なレバーは、ワンタップで最初のPCIeスロットのセキュリティラッチのロックを解除し、新しいグラフィックスカードや他の互換性のあるデバイスにアップグレードするときに、マザーボードからPCIeカードを取り外すプロセスを大幅に簡素化します

・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付けや取り外しを容易にするM.2 Q-Latchが取り付けられています。
ドライブを固定するためのシンプルなロック機構を採用しており、ネジを必要としません。

取り外し可能なキャプティブスクリュー
M.2スロット専用のネジは、M.2ヒートシンクを取り外す際に、ケース内のどこかでネジを落としたり紛失したりするリスクを軽減します。

・Q-LED
Q-LEDトラブルシューティングライトにより、ユーザーは、CPU、RAM、グラフィックカード、ストレージデバイスなどの主要コンポーネントが、
起動時に正常に機能しているかどうかをすばやく確認できます。






Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。


型番 TUF GAMING B760M-PLUS II
フォームファクター MicroATX(244×244mm)
チップセット Intel B760 Chipset
対応CPUソケット Intel Socket LGA1700
対応CPU Intel Core 14th & 13th Gen Processors, Intel Core 12th Gen, Pentium Gold and Celeron Processors*
Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel Turbo Boost Max Technology 3.0 support depends on the CPU types.
対応メモリー 4 DIMM slots, Max. 192GB, DDR5
7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Non-ECC, Un-buffered Memory*
Dual channel memory architecture
Supports Intel Extreme Memory Profile (XMP)
ASUS Enhanced Memory Profile II (AEMP II)
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/.
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.
拡張スロット Intel Core Processors (14th & 13th & 12th Gen)*
PCIe 5.0 x16 slot × 1
Intel B760 Chipset
PCIe 4.0 x4 slot × 1
PCIe 3.0 x1 slot × 1
- To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.
ストレージ Intel Core Processors (14th & 13th & 12th Gen)
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel B760 Chipset**
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x2 mode)

SATA 6Gb/s port* × 4
* Intel Rapid Storage Technology supports SATA RAID 0/1/5/10.
USB Rear USB (Total 8 ports)
USB 20Gbps port × 1 (USB Type-C)
USB 10Gbps port × 1 (Type-A)
USB 5Gbps port × 2 (Type-A)
USB 2.0 port × 4 (Type-A)

Front USB (Total 8 ports)
USB 10Gbps connector × 1 (supports USB Type-C )*
USB 5Gbps header × 1 (supports 2 additional USB 5Gbps ports)
USB 2.0 headers × 3 (support 5 additional USB 2.0 ports)
* USB Type-C power delivery output: max. 5V/3A
Thunderbolt Thunderbolt (USB4) header × 1
LAN Realtek 2.5Gb Ethernet × 1
TUF LANGuard
映像出力 DisplayPort** × 1
HDMI port*** × 1
* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
** Supports max. 4K@60Hz as specified in DisplayPort 1.4.
***Supports 4K@60Hz as specified in HDMI 2.1.
**** VGA resolution support depends on processors' or graphic cards' resolution.
オーディオ Realtek 7.1 Surround Sound High Definition Audio CODEC
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback
LED Addressable Gen 2 header × 3
OS Windows 11, Windows 10 64-bit
付属品 Cables
SATA 6Gb/s cable × 2

Miscellaneous
M.2 rubber package × 1
TUF GAMING sticker × 1
Screw packages for M.2 SSD × 2

Documentation
TUF certification card × 1
Quick start guide × 1

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
